RhB – Umlegung Hauptleitung

Aufgrund des Baus eines neuen Rangierbahnhofs in Landquart musste am Rande der Parzelle eine Lärmschutzwand erstellt werden. Die bestehende Fernwärmeleitung DN200 lag auf derselben Achse wie das Fundament der neuen Lärmschutzwand.

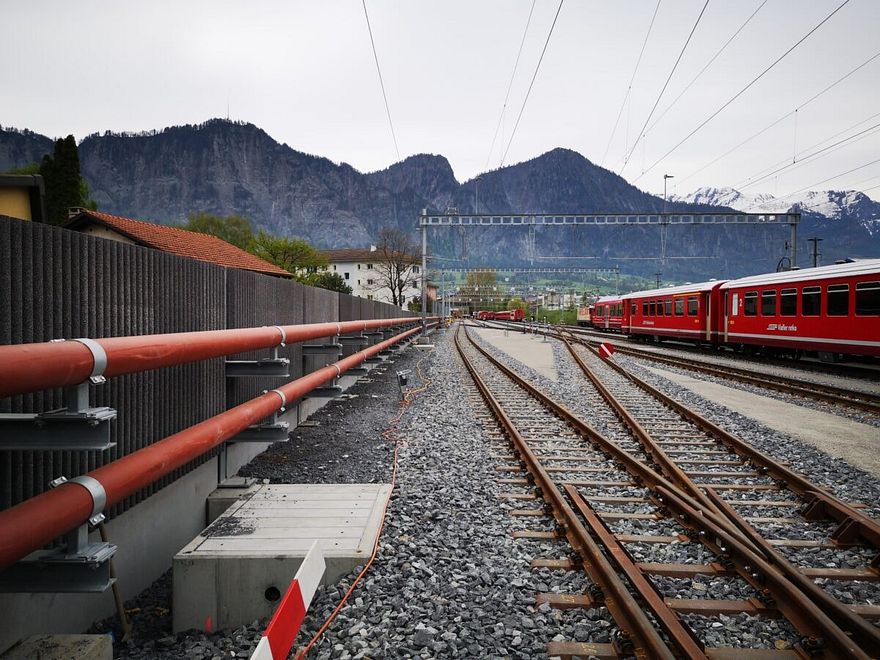

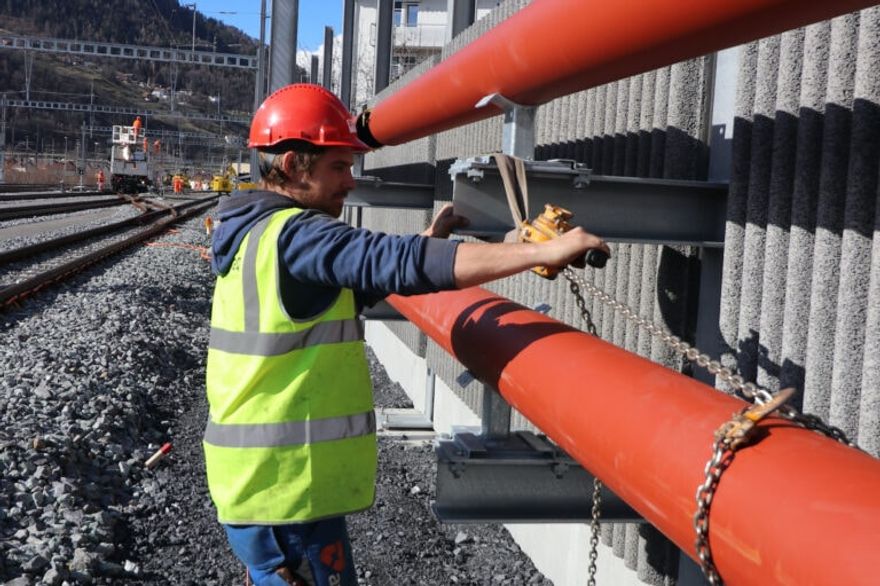

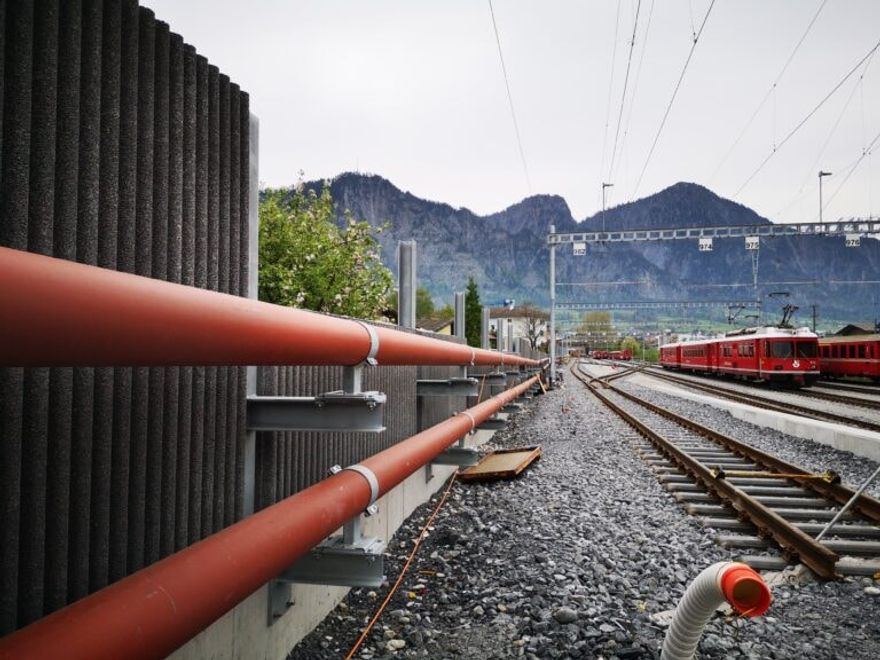

In Zusammenarbeit mit der RhB, der Gevag und der anplaq ag wurde ein Konzept erarbeitet, um die Fernwärmeleitung aus dem Boden zu führen und am Stahlbau der Lärmschutzwand zu montieren.

Im Projekt wurde vollständig auf Kompensatoren verzichtet. Die Ausdehnung der Fernleitung wurde mittels Dehnungsschlaufen aufgenommen, welche senkrecht in den Boden geführt wurden. Die Montage erfolgte komplett von den Gleisen aus.

Insgesamt wurden 300 m Fernleitung umgelegt.

Leistungsumfang:
– 50 m KMR-Rohr DN200
– 600 m nahtloses Kesselrohr DN200
– 110 Schweissnähte DN200, ausgeführt durch zertifizierte Schweisser
