SBB - Pumpstation Ceneri

In einer grossen Pumpstation eines Bahntunnels traten Druckschläge auf den Rückschlagklappen auf. Wir wurden mit der Erarbeitung und Umsetzung einer Lösung beauftragt.

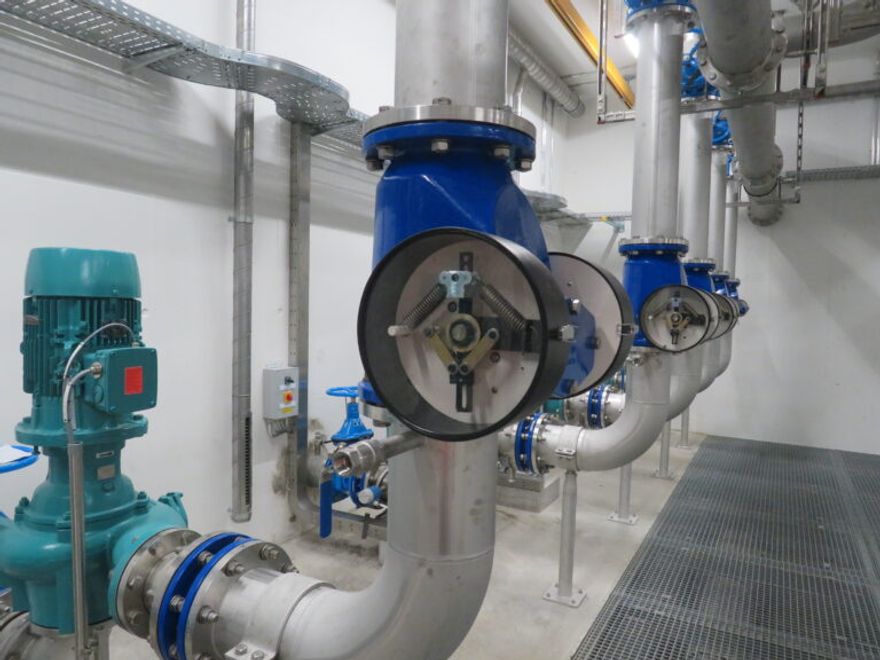

In Zusammenarbeit mit unserem Lieferantennetzwerk evaluierten wir geeignete Komponenten. Zum Einsatz kamen mechanisch gedämpfte Rückschlagklappen mit Federtechnik zur Reduktion von Druckschlägen. Die Lösung funktioniert ohne zusätzliche Energie und erforderte keine wesentlichen Anpassungen an der bestehenden Rohrleitung.

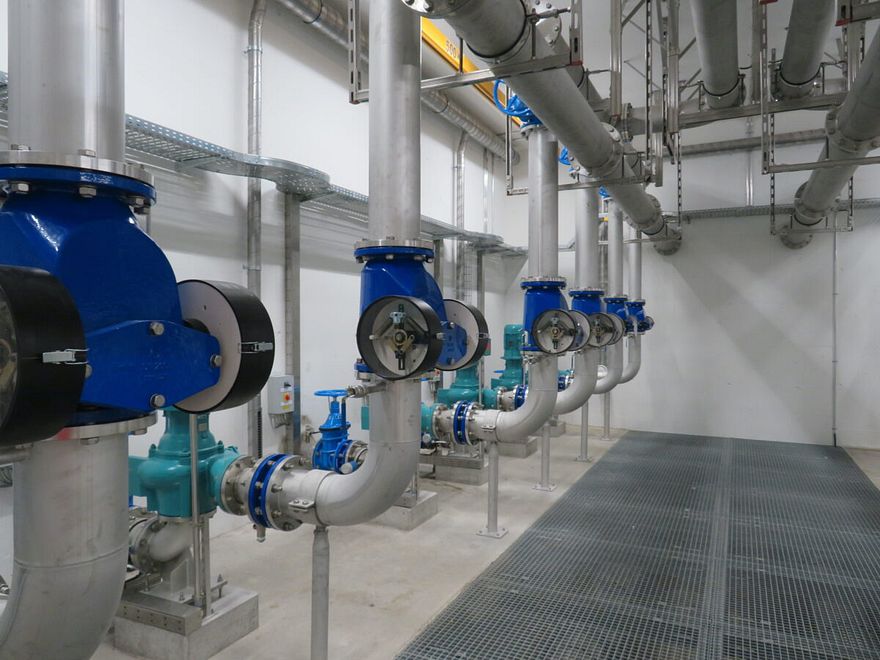

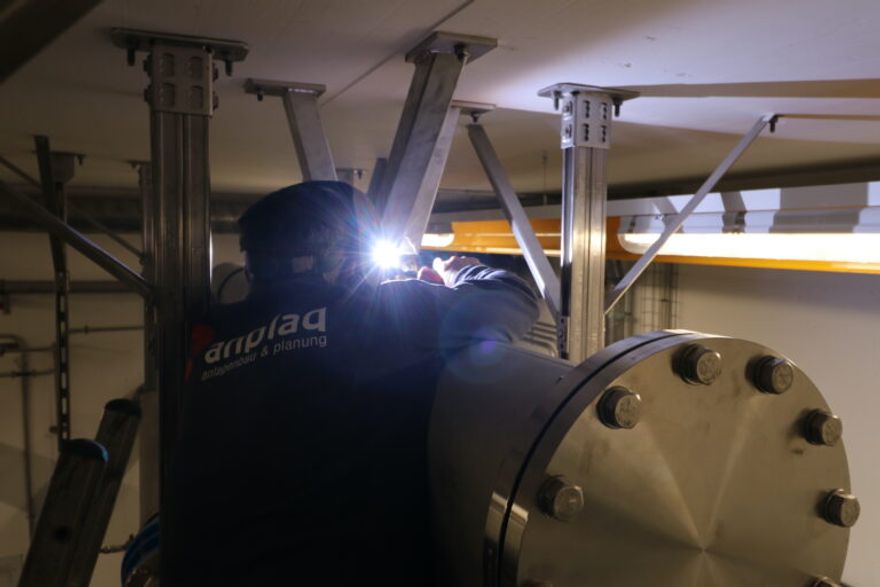

Im Rahmen der Umsetzung wurden 14 herkömmliche Rückschlagklappen (DN150–DN200) durch gedämpfte Ausführungen ersetzt. Zusätzlich ersetzten wir bestehende Rohrhalterungen durch fest verschweisste Fixpunkte aus eigener Fertigung, wodurch die Schwingungen der Rohrleitungen deutlich reduziert wurden.

Ein Teil der Rohrleitungen wurde durch vorgefertigte Baugruppen aus unserem Werk in Tamins erneuert.
